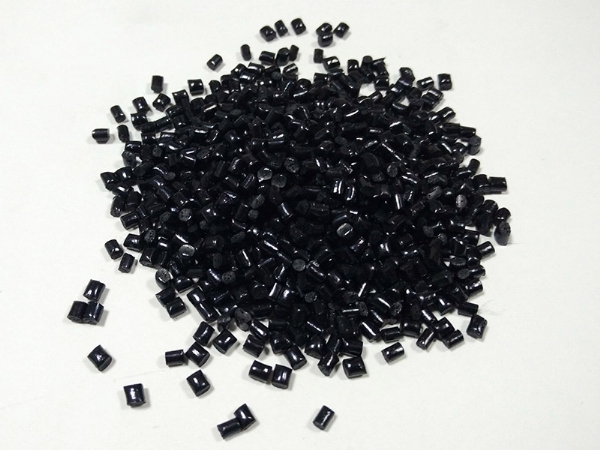

2025-9-261. 導電抗靜電改性機制
導電抗靜電 PFA 的功能實現主要依賴兩種技術路徑,需根據應用場景平衡性能與成本:
內部導電填料摻雜:這是主流改性方式,通過在 PFA 基體中均勻混入導電介質構建連續導電路徑。常用填料包括導電炭黑(成本低但易影響透明度)、碳纖維(可增強力學性能)、石墨烯(添加量僅 0.5%-2% 即可達標)及金屬粉末(如銅粉、鎳粉,導電性優異但密度大)。例如半導體行業常用石墨烯改性 PFA,在體積電阻率降至 103-10?Ω?cm 的同時,保持 90% 以上的透光率。
表面導電改性:通過等離子體處理、真空濺射導電涂層(如金、銀薄膜)或化學鍍等方式,在 PFA 表面形成導電層。該方法可避免基材力學性能下降,但需解決涂層與基體的結合力問題,適用于僅需表面抗靜電的場景(如光學設備部件)。
2. 關鍵性能參數
導電抗靜電 PFA 需同時滿足抗靜電要求與 PFA 基材的固有性能,典型指標如下:
電學性能:表面電阻率通常控制在 10?-10?Ω(抗靜電級)或 10?-103Ω(導電級),符合 ISO 8031、GB/T 10542 等標準對易燃易爆環境的要求。例如意大利抗靜電 PFA 膠管的端間電阻 < 10?Ω,可用于防爆 0、1、2 區。
熱學與化學性能:保留 PFA 的耐高溫特性(連續使用溫度 - 200℃-260℃),耐腐蝕性與純 PFA 基本一致,僅對熔融堿金屬、高溫氟氣不耐受。
力學性能:因導電填料的加入,拉伸強度可能下降 5%-15%(如純 PFA 拉伸強度 25-30MPa,改性后通常≥22MPa),但斷裂伸長率仍保持 300% 以上,滿足多數工業場景的形變需求。
